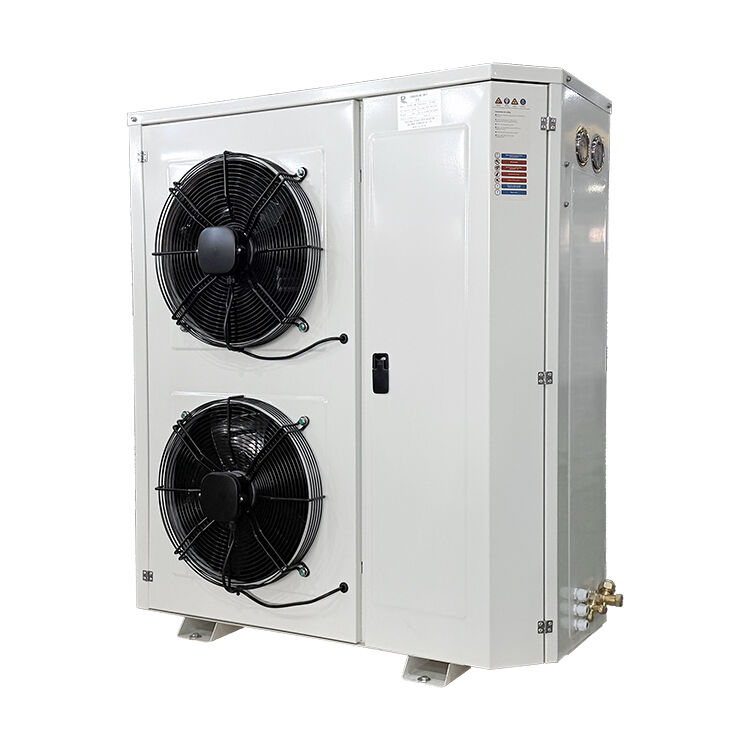

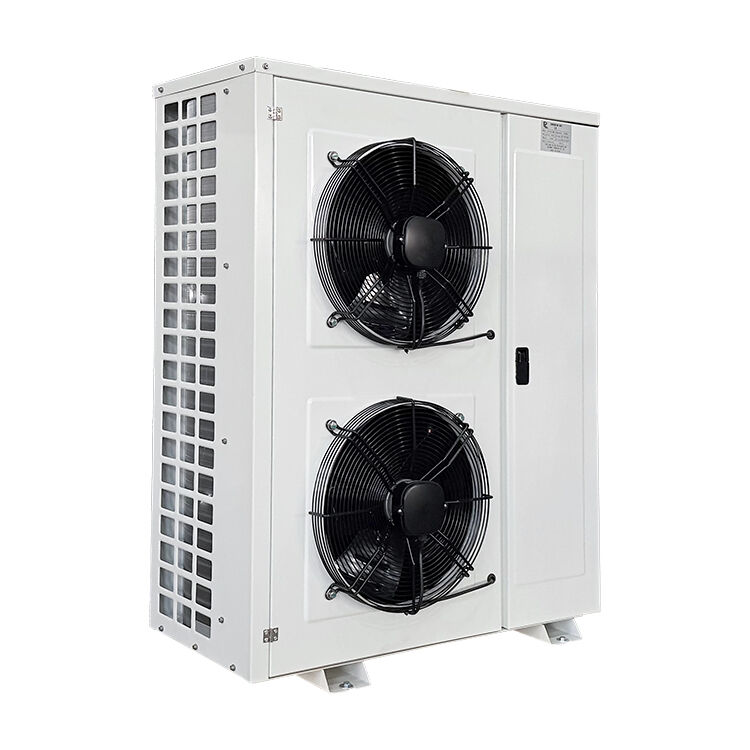

박스형 응축 유닛

홈페이지 >  제품  >  콘덴싱 유닛  >  박스형 콘덴싱 유닛

모두

L형 응축기
L형 응축기
L형 응축기
L형 응축기
L형 응축기
L형 응축기
L형 응축기
L형 응축기

L형 응축기

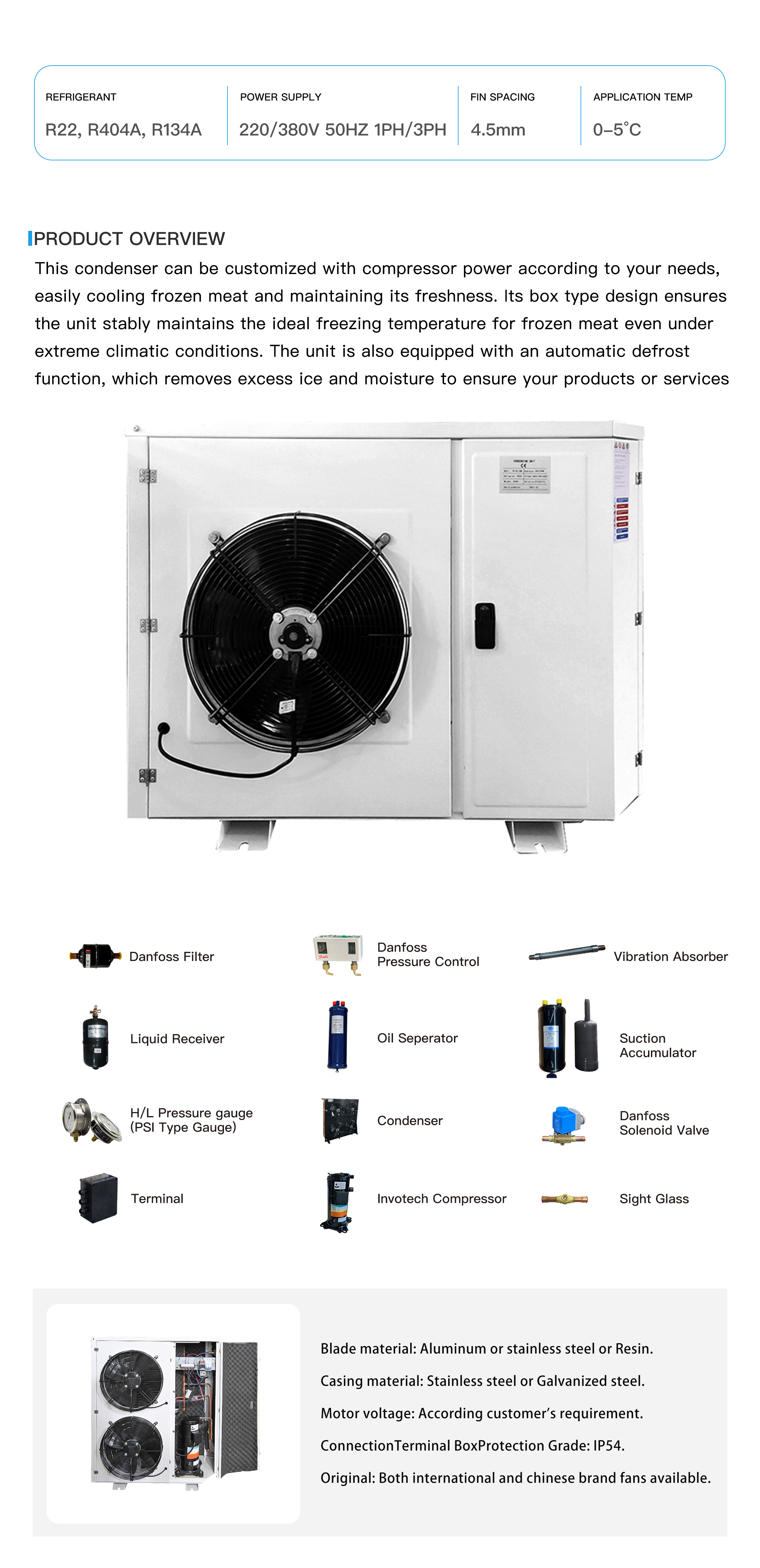

고품질 강철로 제작된 두꺼운 외함에 파우더 코팅 처리를 적용하여, 전체 박스의 구조가 매우 견고합니다;
Emerson Copeland, Danfoss, Tecumseh, Invotech 등 밀폐형 압축기를 장착;
고품질 축류 팬을 장착하여 조용하게 작동합니다.

문의
  • 개요
  • 문의
  • 관련 제품
모델

열

교환

용량 (kw)

팬 입구 파이프/
출구 파이프(mm) 		전체적으로
치수(MM) 		설치
치수(MM)
파워(W) 지름(㎜)

공기 유량(m³/h)

전압(V) 유입구
튜브
(mm) 		뒤로 가기
기관지
(mm) 		A*B*H D E
FNL-20 6.6 1*190 φ400 1*3500 380 φ10 φ16 1110*500*790 590 440
FNL-29 9.6 1*190 φ400 1*3500 380 φ10 φ16 1110*500*790 590 440
FNL-39 12.5 1*190 φ400 1*3500 380 φ10 φ16 1110*500*790 590 440
FNL-48 15.9 2*190 φ400 2*3500 380 φ12 φ19 1110*500*1240 590 440
FNL-58 18.1 2*190 φ400 2*3500 380 φ12 φ19 1110*500*1240 590 440
FNL-68 20.5 2*190 φ400 2*3500 380 φ12 φ19 1110*500*1240 590 440
FNL-70 22.4 2*250 φ450 2*5050 380 φ12 φ22 1230*560*1240 840 500
FNL-80 25.6 2*250 φ450 2*5050 380 φ12 φ28 1230*560*1390 680 500

중·고온 공랭식 응축 유닛 스크롤 시리즈

유닛 모델 RX-FNL-02MH RX-FNL-03MH RX-FNL-04MH RX-FNL-05MH RX-FNL-06MH
압축기 모델 ZB15KQ ZB21KQ ZB29KQ ZB38KQ ZB45KQ
적용 온도(°C) 0 ℃ ~ -15℃
냉매 R22 / R404
공급 380V 50Hz
콘덴서
팬 수량(개) 1 1 1 2 2
공기 흐름 (m³\/h) 1*3500 1*3500 1*3500 2*3500 2*3500
팬 전력(W) 1*190 1*190 1*190 2*190 2*190

냉매 용량

의

응축식

유닛

증발 온도 0℃

냉매 용량(W)

5030/5190 7310/7760 9820/10550 12200/13300 14750/15550
파워(W) 1540/1720 2270/2480 2890/3290 3660/4150 4230/4700
증발 온도 -5℃

냉매 용량(W)

4170/4330 6070/6500 8150/8820 10150/11100 12250/13050
파워(W) 1520/1760 2240/2500 2860/3310 3610/4180 4210/4730

증발 온도 -12℃

(R404A)

냉매 용량(W)

3280 4300 5840 7260/7370 8840/8630
파워(W) 1840 2510 3330 3570/4200 4150/4760
연결 튜브 커플링(mm) φ10 φ10 φ10 φ12 φ12
흡입 커플링(mm) φ16 φ16 φ16 φ19 φ19

전체 차원

길이(A) mm 1110 1110 1110 1110 1110
폭(B) mm 500 500 500 500 500
높이(H) mm 790 790 790 1240 1240

설치
치수

길이(D) mm 590 590 590 590 590
폭(E) mm 440 440 440 440 440

📥 전체 제품 카탈로그는 여기에서 다운로드하세요. 다운로드

("응축 장치(Condensing Unit)" 카탈로그를 선택하세요).
