ボックス型コンデンシングユニット

ホームページ >  製品  >  コンデンサユニット  >  ボックス型コンデンサユニット

すべて

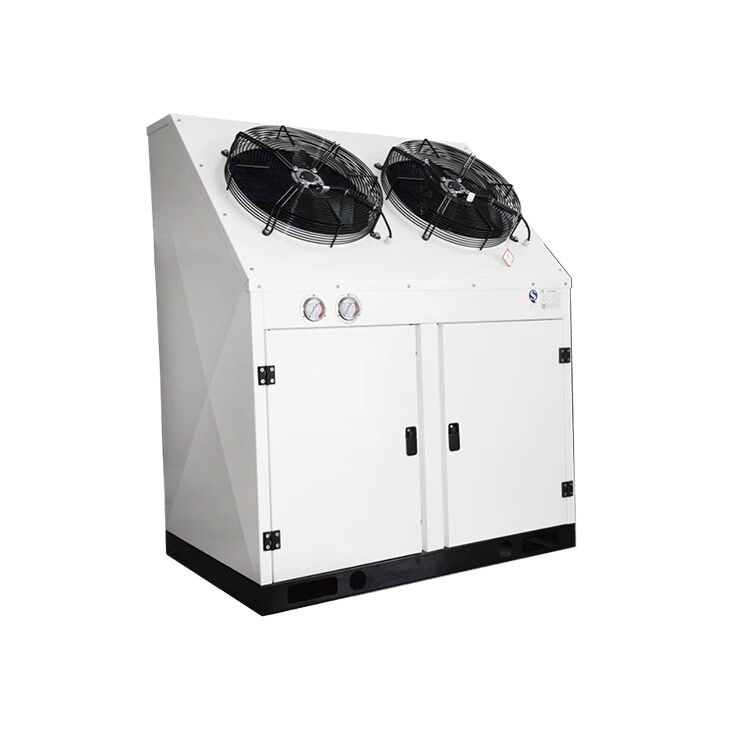

H型コンデンシングユニット
H型コンデンシングユニット
H型コンデンシングユニット
H型コンデンシングユニット

H型コンデンシングユニット

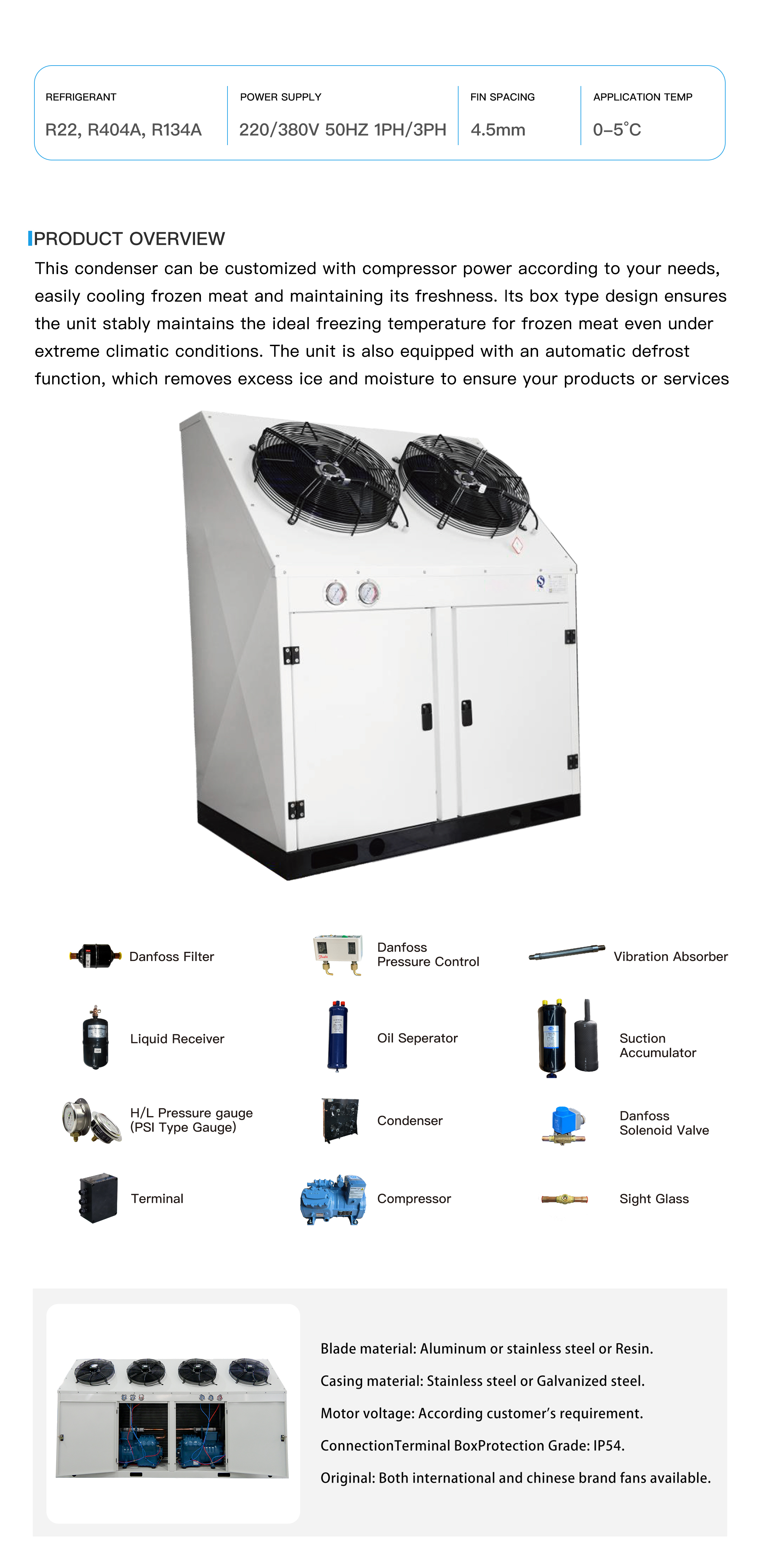

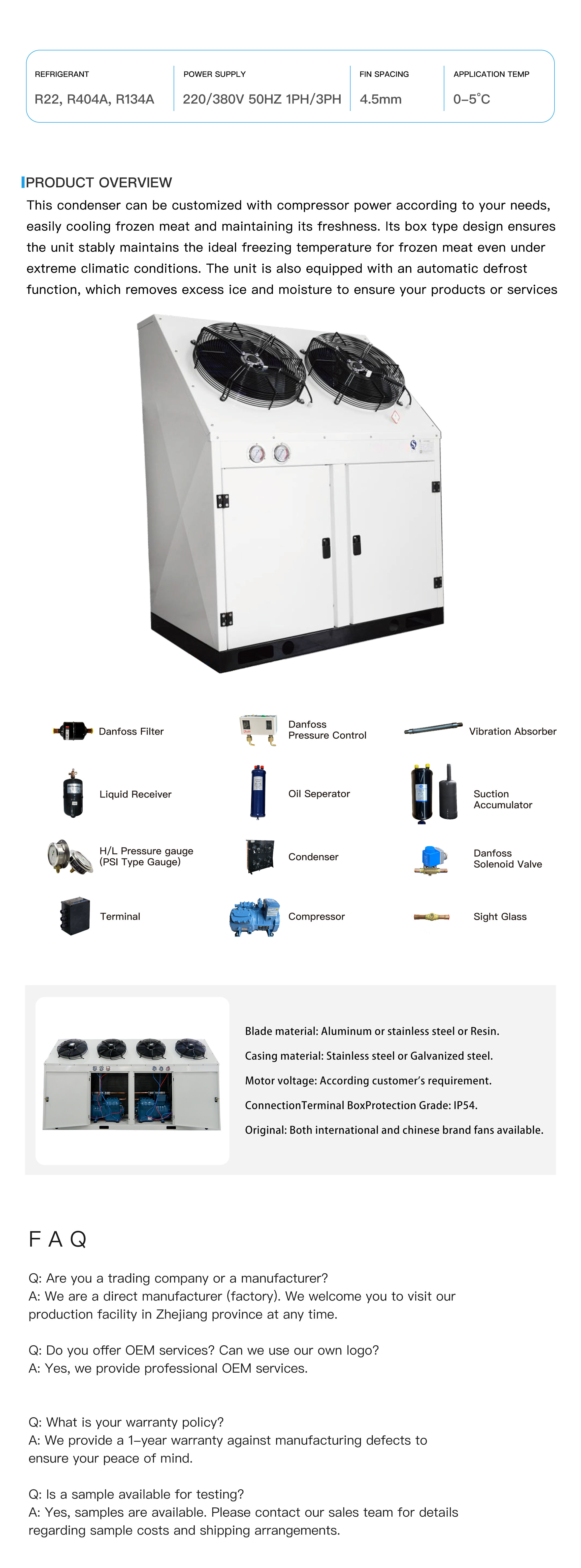

高品質な鋼材を用いた厚手の外装と粉体塗装を施しており、全体として非常に頑丈な構造になっています。
エマーソン・コープランド、ダンフォス、テクムセッハ、インボーテックなどの密閉形コンプレッサーを搭載しています。
高品質な軸流ファンを搭載しており、静かに運転します。

お問い合わせ
  • 概要
  • お問い合わせ
  • 関連製品
モデル

熱

交換

能力

(kW)

ファン

入口パイプ／

放出管

総体

寸法（MM）

取付

寸法（MM）

電力 (W) 直径（mm）

空気体積

(m3/h)

電圧 (V) 入口チューブ (mm)

戻る

トラケア (mm)

A×B×H D E
FNHX-28 9.2 1*190 φ400 1*3500 380 φ16 φ19 800*660*930 600 600
FNHX-35 11.5 1*250 φ450 1*5050 380 φ16 φ19 950*710*930 750 650
FNHX-45 14.8 2*190 φ400 2*3500 380 φ16 φ19 1000*660*1020 750 600
FNHX-60 19.2 2*190 φ400 2*3500 380 φ16 φ22 1050*750*1270 750 710
FNHX-80 25.6 2*250 φ450 2*5050 380 φ16 φ22 1150*750*1420 850 710
FNHX-90 28.2 2*250 φ450 2*5050 380 φ19 φ25 1250*750*1420 900 710
FNHX-100 32.1 2*420 φ500 2*6500 380 φ19 φ25 1400*750*1420 950 710
FNHX-120 37.2 2*420 φ500 2*6500 380 φ19 φ25 1250*750*1420 900 710

Refcomp 中・高温用空冷凝縮ユニット（セミヘリーティック式）シリーズ

ユニット型式 RX-FNH-05MH RX-FNH-08MH RX-FNH-12MH RX-FNH-15MH RX-FNH-20MH
コンプレッサーのモデル
SPC4-19H SPC4-27H

SP4HF-1200／

SP4HF-120E

SP4HF-1500／

SP4HF-150E

SP4HF-2000／

SP4HF-200E

適用温度（°C） －5℃ ～ －15℃
冷媒 R22／R404A
コンデンサ
ファン数（個） 2 2 2 2 2
ファン消費電力（W） 2*190 2*250 2*550 2*800 2*580

冷房能力

の

凝縮型

ユニット

蒸発温度－5℃

冷媒能力（W）

12600/12800 18600/18900 26600/26200 31000/30600 35400/34900
電力(W) 3900/4500 5500/6600 8500/10300 10000/12000 11400/13700
蒸発温度－15℃

冷媒能力（W）

8200/8300 12100/12200 16800/16900 19600/19700 22400/22500
電力(W) 3400/3800 4800/5700 7000/8800 8200/10300 9300/11700
コプリング 吐出側継手（mm） 12 12 16 16 22
吸入側継手（mm） 28 28 35 42 42

全体寸法

長さ（A）mm 1050 1150 1400 1550 1900
幅（B）mm 750 750 750 750 750
高さ（H）mm 1270 1420 1520 1520 1520
取付寸法（D×E）mm 750*710 850*710 950*710 1100*710 1100*710

📥製品カタログ全文は、こちらからダウンロードしてください。 ダウンロード

「コンデンシングユニット」カタログを選択してください。
